Hur fungerar en IF punktsvetsare?

I sfären av modern tillverkning står punktsvetsaren IF (Intermediate Frequency) som en hörnstensteknik som revolutionerar sättet att sammanfoga metallkomponenter. Som en ledande leverantör av IF-punktsvetsare är jag glad över att fördjupa mig i den här enastående maskinens inre funktioner och belysa dess betydelse i olika industrier.

Förstå grunderna för punktsvetsning

Innan vi utforskar krångligheterna med en IF-punktsvetsare, är det viktigt att förstå det grundläggande konceptet med punktsvetsning. Punktsvetsning är en process som sammanfogar två eller flera metallplåtar genom att applicera tryck och värme vid specifika punkter. Denna metod skapar en serie svetsar, eller "fläckar", längs fogen, vilket effektivt smälter samman metallerna utan behov av ytterligare tillsatsmaterial.

Processen börjar med placeringen av metallplåtarna mellan två elektroder. När en elektrisk ström passerar genom elektroderna, genererar motstånd vid kontaktpunkterna värme, vilket gör att metallen smälter och bildar en svetsklump. Trycket som appliceras av elektroderna säkerställer korrekt kontakt och konsolidering av den smälta metallen, vilket resulterar i en stark och pålitlig fog.

Mellanfrekvensens roll vid punktsvetsning

"IF" i IF punktsvets hänvisar till den mellanfrekvensströmförsörjning som används i maskinen. Till skillnad från traditionella punktsvetsar som arbetar med en låg frekvens (vanligtvis 50 eller 60 Hz), använder IF punktsvetsare en högre frekvens, vanligtvis i intervallet 1 - 10 kHz. Denna högre frekvens erbjuder flera fördelar jämfört med lågfrekventa system, inklusive:

• Förbättrad energieffektivitet:Den högre frekvensen möjliggör mer exakt kontroll av svetsströmmen, minskar energiförlusterna och förbättrar den totala effektiviteten. Detta resulterar i lägre driftskostnader och ett mindre miljöavtryck.
• Snabbare svetshastigheter:Den ökade frekvensen möjliggör snabbare uppvärmnings- och kylcykler, vilket möjliggör kortare svetstider och högre produktionshastigheter. Detta gör IF punktsvetsmaskiner idealiska för tillverkning av stora volymer.
• Förbättrad svetskvalitet:Den exakta kontrollen av svetsströmmen och möjligheten att justera parametrarna för frekvens och vågform resulterar i mer konsekventa och tillförlitliga svetsar. Detta leder till förbättrad fogstyrka, minskad deformation och bättre övergripande produktkvalitet.

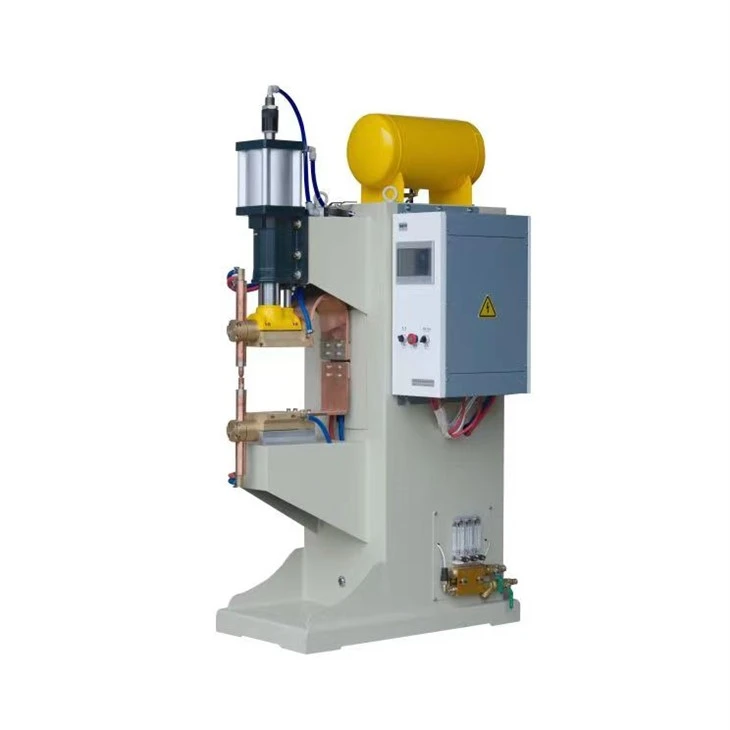

Komponenter i en IF punktsvetsare

En IF punktsvetsare består av flera nyckelkomponenter som var och en spelar en avgörande roll i svetsprocessen. Dessa komponenter inkluderar:

• Strömförsörjning:Strömförsörjningen ansvarar för att omvandla den inkommande elektriska kraften till lämplig frekvens och spänning som krävs för svetsning. I en IF-punktsvetsare använder strömförsörjningen vanligtvis en högfrekvent växelriktare för att generera mellanfrekvensströmmen.
• Transformator:Transformatorn sänker högspänningen, högfrekvent ström från strömförsörjningen till en lägre spänning, högströmsutgång lämplig för svetsning. Transformatorn ger också elektrisk isolering mellan strömförsörjningen och svetselektroderna.
• Elektroder:Elektroderna är kontaktpunkterna genom vilka svetsströmmen appliceras på metallplåtarna. De är vanligtvis gjorda av koppar eller en kopparlegering på grund av deras höga elektriska ledningsförmåga och termiska motstånd. Elektroderna är designade för att motstå de höga tryck och temperaturer som genereras under svetsprocessen och för att effektivt överföra svetsströmmen till arbetsstycket.
• Styrsystem:Styrsystemet hanterar driften av IF-punktsvetsmaskinen, inklusive reglering av svetsström, spänning och tid. Den övervakar också svetsprocessen och ger feedback för att säkerställa konsekventa och tillförlitliga svetsar. Moderna IF-punktsvetsare har ofta avancerade styrsystem med programmerbara inställningar och övervakningsmöjligheter i realtid.
• Svetspistol:Svetspistolen håller elektroderna och applicerar det nödvändiga trycket på metallplåtarna under svetsprocessen. Den är utformad för att ge exakt kontroll över elektrodkraften och för att säkerställa korrekt inriktning av elektroderna med arbetsstycket. Svetspistolen kan manövreras manuellt eller automatiseras, beroende på den specifika applikationen.

Svetsprocessen i en IF punktsvetsare

Svetsprocessen i en IF punktsvetsare kan delas in i flera steg:

1. Fastspänning:Metallplåtarna som ska svetsas placeras mellan elektroderna på svetspistolen och pistolen stängs för att applicera tryck på arbetsstycket. Trycket säkerställer korrekt kontakt mellan elektroderna och metallplåtarna och hjälper till att förhindra ljusbågar och stänk under svetsprocessen.
2. Förvärmning:Innan huvudsvetsströmmen appliceras kan en förvärmningsström användas för att höja temperaturen på metallplåtarna något. Detta hjälper till att minska tiden som krävs för att nå smältpunkten och förbättrar svetskvaliteten.
3. Svetsning:När förvärmningssteget är klart appliceras huvudsvetsströmmen på elektroderna. Den högfrekventa strömmen genererar värme vid kontaktpunkterna mellan elektroderna och metallplåtarna, vilket gör att metallen smälter och bildar en svetsklump. Svetsströmmens varaktighet kontrolleras noggrant för att säkerställa att svetsklumpen når önskad storlek och styrka.
4. Kyl:Efter att svetsströmmen stängts av får den smälta metallen svalna och stelna. Kylningstiden styrs också för att förhindra uppkomst av sprickor eller andra defekter i svetsen.
5. Släppa:När svetsen har svalnat och stelnat öppnas svetspistolen och det svetsade arbetsstycket avlägsnas från elektroderna.

Tillämpningar av IF punktsvetsare

IF punktsvetsare används i stor utsträckning inom en mängd olika industrier, inklusive bil-, flyg-, elektronik- och apparattillverkning. Några vanliga tillämpningar av IF punktsvetsare inkluderar:

• Biltillverkning:IF punktsvetsare används för att sammanfoga olika komponenter i bilkarosserier, såsom dörrar, huvar och fendrar. De höga svetshastigheterna och den förbättrade svetskvaliteten som erbjuds av IF punktsvetsare gör dem idealiska för bilproduktion i stora volymer.
• Flyg- och rymdindustrin:Inom flygindustrin används IF punktsvetsare för att tillverka flygplanskonstruktioner, såsom vingar, flygkroppar och motorkomponenter. Den exakta kontrollen av svetsprocessen och förmågan att producera höghållfasta, tillförlitliga svetsar är avgörande för att säkerställa säkerheten och prestanda hos flygplan.
• Elektroniktillverkning:IF punktsvetsare används för att montera elektroniska komponenter, såsom kretskort, batteripaket och kontakter. Förmågan att svetsa små ömtåliga komponenter utan att orsaka skada är avgörande inom elektronikindustrin och IF punktsvetsare erbjuder den nödvändiga precisionen och kontroll.
• Apparattillverkning:IF punktsvetsare används för att tillverka hushållsapparater, såsom kylskåp, tvättmaskiner och ugnar. De snabba svetshastigheterna och den konsekventa svetskvaliteten hos IF punktsvetsare hjälper till att förbättra produktionseffektiviteten och minska kostnaderna inom apparattillverkningsindustrin.

Fördelar med att välja våra IF punktsvetsare

Som en ledande leverantör av IF-punktsvetsare erbjuder vi ett urval av högkvalitativa maskiner utformade för att möta våra kunders olika behov. Våra IF punktsvetsar har den senaste tekniken och innovativ design, vilket ger flera fördelar jämfört med andra svetslösningar:

• Överlägsen svetskvalitet:Våra IF punktsvetsar är utrustade med avancerade styrsystem och precisionskomponenter, vilket säkerställer konsekventa och pålitliga svetsar med utmärkt foghållfasthet och minimal distorsion.
• Hög energieffektivitet:Den mellanfrekvensströmförsörjning som används i våra maskiner ger betydande energibesparingar jämfört med traditionella punktsvetsare, vilket minskar driftskostnaderna och miljöpåverkan.
• Snabba svetshastigheter:Våra IF punktsvetsare kan uppnå höga svetshastigheter, öka produktiviteten och möjliggöra kortare produktionscykler.
• Mångsidighet:Våra maskiner kan skräddarsys för att möta de specifika kraven för olika applikationer, vilket gör dem lämpliga för ett brett spektrum av industrier och material.
• Tillförlitlighet och hållbarhet:Våra IF punktsvetsar är byggda för att hålla, med robust konstruktion och högkvalitativa komponenter som säkerställer långsiktig prestanda och tillförlitlighet.

Slutsats

Sammanfattningsvis är IF punktsvetsare ett kraftfullt och mångsidigt verktyg för sammanfogning av metallkomponenter i ett brett spektrum av industrier. Användningen av strömförsörjning med mellanfrekvens ger betydande fördelar jämfört med traditionella punktsvetsare, inklusive förbättrad energieffektivitet, högre svetshastigheter och förbättrad svetskvalitet. Som en ledande leverantör av IF punktsvetsare är vi angelägna om att förse våra kunder med maskiner av högsta kvalitet och bästa möjliga service. Om du är intresserad av att lära dig mer om våra IF punktsvetsare eller vill diskutera dina specifika svetskrav, vänligenkontakta oss. Vi ser fram emot att arbeta med dig för att hitta den perfekta svetslösningen för din applikation.

Referenser

• Osgood, CC (1997). Svetshandbok, volym 2: Svetsprocesser. American Welding Society.
• Schmidt, H. (2004). Motståndssvetsning: principer och tillämpningar. ASM International.
• Troitzsch, JM (2004). Handbok för brandfarlighet i plast: Principer, föreskrifter, provning och godkännande. Hanser förlag.
